  • Диагностика и ремонт утечек клапанов

  Диагностика и ремонт утечек клапанов

Технология диагностики утечек клапанов VIV применяется в системе электростанций, энергетических объектах и т. д. Он обеспечивает увеличение мощности или повышение КПД путем диагностики текущего состояния клапана и ремонта или замены герметичных клапанов.

СПОСОБ И ПРОЦЕСС ОБСЛУЖИВАНИЯ

        Шаг 1    >>    В течение 3 месяцев после старта

  • Проверка данных о работе электростанции и истории ее работы (общая проверка производительности)
  • Диагностика утечек клапанов в системе котла и турбины
  • Вывод улучшения производительности (увеличение производительности) для выбора целевого объекта для ремонта или замены
  • Эффект улучшения и экономическая оценка
    •    - Оценка необходимой стоимости строительства, закупочной цены оборудования
       - Оценка предполагаемой прибыли (внутренняя норма прибыли, срок окупаемости и др.)



        Шаг 2    >>    В течение 7 месяцев после завершения шага 1

  • Ремонт клапанов утечки и инженерные работы по замене клапанов.
  • Производство сменных клапанов и закупка ключевых деталей
  • Вывод улучшения производительности (увеличение производительности) для выбора целевого объекта для ремонта или замены
  • Инженерные работы в области строительства
  • Повторная диагностика улучшенной утечки клапана

        Работа для шага 1    >>

ПОДГОТОВКА ПРЕДВАРИТЕЛЬНЫХ СПИСКОВ ▶ ВЫЕЗДНОЕ СОВЕЩАНИЕ НА МЕСТАХ ▶ ПОДТВЕРЖДЕНИЕ ЦЕЛЕВЫХ КЛАПАНОВ ▶ ПОЛЕВАЯ ДИАГНОСТИКА ▶ АНАЛИЗ ДАННЫХ ▶ ПОДГОТОВКА ТЕХНИЧЕСКОГО ОТЧЕТА ▶ ОТЧЕТ ПО ЭКОНОМИЧЕСКОМУ АНАЛИЗУ
  • Подготовка предварительных списков/выездное совещание на местах / оценка диагностики утечек клапанов
  • Полевая диагностика :
    • - Применение ‘Разработка количественной системы измерения утечки жидкости в реальном времени с использованием ультразвукового и акустического сигнала утечки ('05~' 08)", спонсируемой MKE и патентом № 10-0894430, "метод измерения с использованием устройства измерения утечки жидкости для клапанов с использованием ультразвукового, акустического и температурного изменения".
  • Анализ данных и техническая отчетность
    • - План проведения ремонтных работ на герметичных клапанах
    - Расчет величины потерь энергии по данным измерения утечек
    - Определить работу по техническому обслуживанию, установить критерии оценки утечек и методологию работы.
    - Выбор клапанов для последовательной замены в зависимости от степени утечки
  • Отчет по Экономическому Анализу
    • - Оценка необходимой стоимости строительства, закупочной цены оборудования
    - Оценка предполагаемой прибыли (внутренняя норма прибыли, срок окупаемости и др.)

        Работа для шага 2    >>

ОПРЕДЕЛЕНИЕ ЗАПАСНЫХ И РЕМОНТНЫХ КЛАПАНОВ ▶ ПОДГОТОВКА ТЕХНИЧЕСКИХ УСЛОВИЙ ▶ РАСЧЕТНЫЙ АНАЛИЗ И ЧЕРТЕЖ КОНСТРУКЦИИ ▶ ИЗГОТОВЛЕНИЕ КЛАПАНОВ И ДЕТАЛЕЙ ▶ КОНСТРУКЦИЯ ▶ ЗАМЕНА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КЛАПАНОВ ▶ ПОВТОРНАЯ ОЦЕНКА ОТЧЕТА О ДИАГНОСТИКЕ УТЕЧЕК
  • Определение сроков замены и технического обслуживания клапанов на основе первичных эксплуатационных результатов.
  • Подготовка спецификации для замены клапана и ожидаемых запасных частей
  • Компьютерный анализ и проектирование чертеж
    • - Анализ корпуса клапана, скорости текучей среды седельного кольца и дифферента, давления и характера течения
    - Анализ распределения напряжений при комбинировании эксплуатационных нагрузок с использованием ANSYS, NASTRAN, LS-DYNA и др., проверка конструктивной прочности и анализ адекватности конструкции для интерференции деталей и критериев проектирования
  • Полевое строительство и повторная оценка отчета о диагностике утечек
    • - Монтаж и строительство в полевых условиях в период технического обслуживания электростанции
    - Техническое обслуживание клапана утечки в период технического обслуживания электростанции
    - Измерение утечки сменного клапана в период испытаний силовой установки

        Применимые Клапаны     >>

  • Клапаны, которые остаются закрытыми во время работы электростанции
    • - Клапаны, в которых возникает вибрация
    - Клапаны, которые шумят
    - Клапаны с подозрением на внутреннюю утечку
    - Клапаны с частым внутренним обслуживанием
  • Клапаны, в которых происходит кавитация
  • Клапаны, которые охота происходит во время работы
  • Клапаны часто забиваются мусором в отделке или клетке

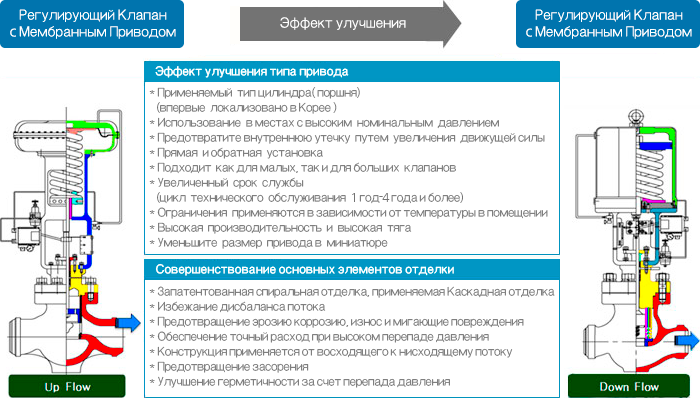

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ (ВЛИЯНИЕ УЛУЧШЕНИЯ КЛАПАНА)

Технология диагностики утечек клапанов VIV применяется в системе электростанции. Он обеспечивает увеличение мощности путем диагностики текущего состояния клапана и ремонта или замены герметичного клапана (улучшение путем применения около 900 клапанов АЭС" Кори" ," Енгванг" ," Ульджин" , " Вольсунг " и отечественных тепловых электростанций).





ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ (МЕТОД ИЗМЕРЕНИЯ УТЕЧЕК)

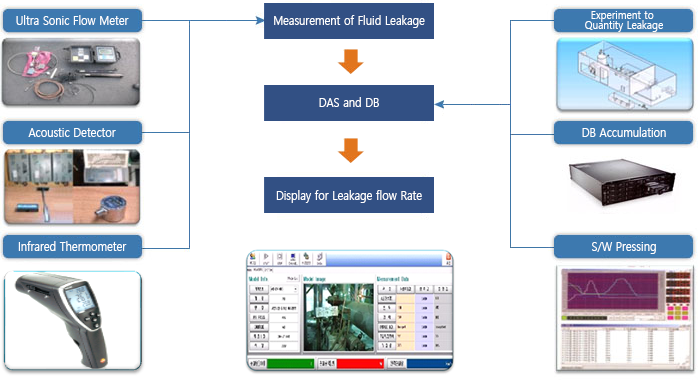

Концепция методики измерения утечек жидкости



Влияние метода измерения утечек жидкости

  • Как ультразвук, так и АЭ(акустическая эмиссия) применимы в области электростанций с применением Мультиизмерительной технологии, поскольку эффективные значения измерений могут быть получены в присущих им характеристиках утечки из-за повреждения клапана.





  • AE: полезно судить об утечке, когда интервал 1 ~ 2% (Количество утечки невелико) (единица измерения : dB, J, l / s)
  • △T: утечка может быть четко идентифицирована с помощью △ T, когда интервал 5% или более (количество утечки большое) утечка может быть четко идентифицирована с помощью △T (определение с помощью щупальца, инфракрасного измерения температуры или тепловизионной камеры)



Скорость Открытия Клапана метод измерения Замечание
0%~2% AE Только проверка на наличие повреждений (количественная оценка не требуется)
2%~5% АЭ + ультразвук Мульти-Измерение
+5% Ультразвук + Т Мульти-Измерение
