  밸브 누설 진단 및 정비 서비스

브이아이브이 인터내셔날(주)가 보유하고 있는 밸브 누설진단기술을 발전계통에 적용하여 밸브의 현재 상태진단 및 누설밸브의 보수 또는 교체 등을 통해 출력증가 효과를 제공하고 있습니다.

밸브 내부누설 진단 실적

발전소 기 간 대상 밸브 대수
고리 3호기 2010. 5. 18 ~ 19 AF-LV-19 외 9 대 10
2011. 3. 22 ~ 25 AB-LV-403 외 33 대 34
2011. 5. 11 ~ 13 AB-LV-403 외 33 대 34
2012. 5. 8 ~ 25 AB-LV-115 외 70 대 71
2012. 12. 3 ~ 14 AB-LV-115 외 70 대 71
고리 4호기 2011. 8. 23 ~ 9. 2 AB-LV-115 외 67 대 68
2011. 10. 18 ~ 11. 5 AB-LV-115 외 67 대 68
영광 1호기 2010. 6. 29 ~ 30 AB-LV-405 외 17 대 18
2010. 10. 11 ~ 12 AB-LV-405 외 17 대 18
2012. 3. 29 AF-LV-019/019A 2
영광 2호기 2010. 2. 2 ~ 5 AB-LV-405 외 17 대 18
2010. 5. 12 ~ 13 AB-LV-405 외 17 대 18
영광 5,6호기 2011. 5. 16 ~ 20 5-521-V1001 외 43 대 44
울진 1호기 2010. 8. 16 ~ 19 GSS 061 VL 외 29 대 30
2010. 10. 6 ~ 10 GSS 061 VL 외 29 대 30
울진 3호기 2011. 2. 16 ~ 18 455-V0029B 외 26 대 27
2012. 5. 29 ~ 6. 1 522-V-0017 외 39 대 40
울진 4호기 2010. 3. 16 ~ 18 MS-1001 외 27 대 28
2011. 9. 5 ~ 8 522-V-0017 외 39 대 40
울진 5호기 2011. 10. 11 ~ 13 511-V-0005 외 24 대 25
2012. 3. 5 ~ 7 511-V-0005 외 24 대 25
울진 6호기 2010. 1. 13 ~ 14 MS-1001 외 10 대 11
2011. 10. 31 ~ 11. 3 511-V-0005 외 24 대 25
월성 4호기 2010. 7. 9 644331-PCV1#4 1
2012. 1. 4 45210-MV-119 1
군산 1,2호기 2011. 12. 01 MV-H1-433 외 1 대 2
동해 2호기 2012. 3. 14 BFP-CV #2 외 1 대 2
신인천 2011. 12. 20 FCV-332 1
2012. 5. 18 FCV-1332 외 3 대 4
태안 3호기 2013. 4. 16 Inerting PCV-A 외 5 대 6
평택 1호기 2011. 12. 20 TD-1 외 1 대 2
합 계 774

서비스 방법 및 공정

        1단계    >>    착수 후 3개월 이내

  • 발전소 운전자료 및 이력조사 (총 출력 확인)
  • 보일러 및 터빈 계통 밸브 누설진단
  • 성능개선(출력증가) 방안 도출 (수리 또는 교체대상 선정)
  • 개선효과 및 경제성 평가
    • - 필요 공사비 산정, 기자재 구매가격 산정
    - 예상 수익평가 (내부수익률, 투자회수기간 등)



        2단계    >>    1단계 완료 후 7개월 이내

  • 누설밸브 수리 및 교체 대상 밸브의 엔지니어링 업무
  • 교체 대상 밸브 제작 및 Key Parts 구매
  • 성능개선(출력증가) 방안 도출 (수리 또는 교체대상 선정)
  • 시공을 위한 엔지니어링 업무 및 현장 시공
  • 개선 밸브 누설 재진단

        1단계 업무    >>

  • 예비목록 작성/현장 착수회의/밸브 누설 진단 평가 시행
  • 현장 진단 :
    • -지식경제부 과제 “초음파 및 음향누설 신호를 이용한 유체누설 실시간 정량화 시스템 개발(′05~′08)” 및 “특허 제10-0894430호 초음파, 음향 및 온도변화를 이용한 밸브의 유체 누설 측정 장치 및 이를 이용한 측정 방법” 적용
  • 데이터 분석 및 기술보고서 작성
    • -누설밸브를 대상으로 보수작업계획 수립
    -측정 누설량에 따른 에너지 손실 금액 산출
    -보수인력, 누설평가 기준 수립, 작업방법론 등 결정
    -누설정도에 따라 연차적으로 보수대상 밸브를 선정
  • 경제성분석보고서
    • - 필요 공사비 산정, 기자재 구매가격 산정
    - 예상 수익평가(내부수익률, 투자회수기간 등)

        2단계 업무    >>

  • 1차 수행 결과를 근거로 한 교체 및 보수 대상 밸브 확정
  • 규격서 작성 : 교체대상 밸브 및 보수예상 부품에 대한 규격서 작성
  • 전산해석 및 도면설계
    • -ANSYS CFX or Fluent를 활용한 밸브 바디, 시트링 및 트림의 유체속도, 압력 및 유동패턴 분석
    -ANSYS, NASTRAN, LS-DYNA 등을 이용하여 운전 하중 조합에 대한 응력 분포를 분석하고, 부품들의 간섭 및 설계기준에 대한 구조적 건전성 검증 및 설계 적절성 분석
  • 현장 시공 및 누설진단 재평가 보고
    • -발전소 정비기간 동안 현장 설치 및 시공
    -발전소 정비기간 동안 누설밸브 보수 병행
    -발전소 시운전 기간 동안 보수 및 교체 밸브의 누설측정

        적용밸브    >>

  • 발전소 출력 운전 중 닫힘 상태를 유지하는 밸브에서
    • -진동이 발생하는 밸브
    -Noise가 심한 밸브
    -내부 누설이 의심되는 밸브
    -내부 정비가 빈번한 밸브
  • Cavitation이 발생하는 밸브
  • 운전 중에 Hunting이 일어나는 밸브
  • Trim or Cage에 이물질 등이 자주 막히는 밸브

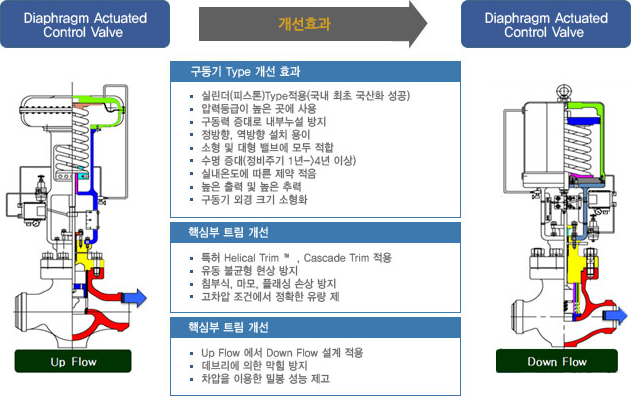

기술사항(밸브 개선 효과)



기술사항 (누설측정 방법)

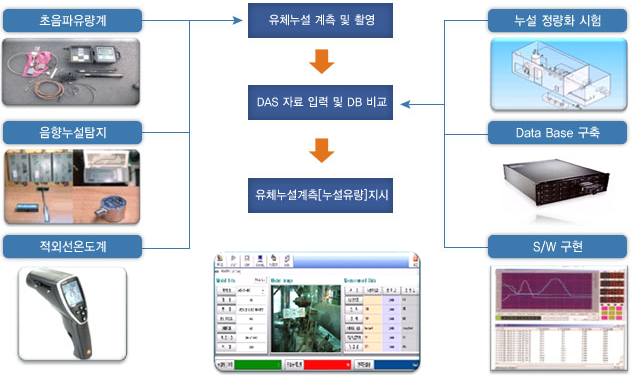

유체누설 계측 기법의 개념도



유체누설 계측 기법의 효과

  • Ultrasonic, AE(Acoustic Emission) 모두 밸브의 손상에 의한 고유한 누설특성 구간에서 유효한 계측 값을 얻을 수 있으므로 다중(Multi-Measuring)기술을 적용함으로 발전소 현장에 적용성이 큼.





  • AE : 1~2% 구간에서(누설 량이 적을 때) 누설여부 판단에 유용함(단위: dB, J, l/s)
  • △T : 5% 이상 구간에서(누설 량이 많을 때) 누설여부는 △T로 확연히 파악 가능 (촉수, 적외선 온도계측 또는 열화상 카메라로 판별)



개도율 측정방법 비고
0%~2% AE 손상 유·무만 판단 (정량화 무의미)
2%~5% AE + Ultrasonic Multi-Measuring
+5% Ultrasonic + T Multi-Measuring
